ワイヤ式変位計SP（分離型/盛り替え可能型）PV-100-□SP

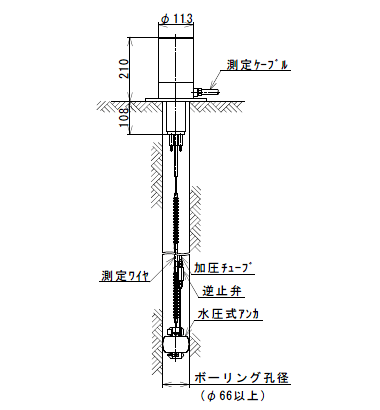

本器は、地表に設置する頭部・変換部と地中に埋設する測定ワイヤ・水圧式アンカとを分離することが出来る多点（多段）変位計です。
■型式の□は測定点数（1～6）を挿入します。
■ケーシング掘りの場合でも、測定ワイヤなどを建て込んだ後にケーシングパイプを抜いてから頭部・変換部を設置できます。
■測定終了後、頭部・変換部の回収が可能です。
■測定範囲を超える変位が生じても盛り替えが出来ます。
■初期設定位置の設定が個別に、任意に行えます。

頭部・変換部

■極性は、＋：変位増加（壁面が押し出してくる方向）を示します。
■測定点数7～8点用もご要望により製作いたします。

水圧式アンカー

■変換部より遠いものから、1番、2番、3番…と表します。

測定ワイヤ
