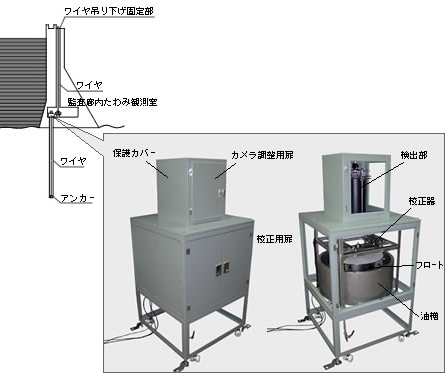

逆振りたわみ計（リバースプラムライン）VPR-60
ダムたわみ測定装置
ダム完成後の安全管理を目的として、ダム底部と基礎岩盤の相対的な変形量から基礎の水平変位を測定する装置です。
■Ｘ，Ｙ，Ｚの変位を4～20mAで出力。
■制御データ処理装置で出力のモニタが可能。
■専用校正器で容易に校正可能。
| 電源 | AC100V（100VA） | |
|---|---|---|
| 測定方式 | X,Y：画像処理、Z：レーザー距離計 | |
| 測定ch | X,Y,Zの3ch | |
| 測定範囲 | X,Y：Z：60mm | |
| 測定精度 | ±1％ | |
| 分解能 | 0.03mm | |
| 出力 | 4～20mA DC（許容負荷抵抗500Ω以下） | |
| 寸法 | 測定装置本体 | W750×D750×H1600ｍｍ |
| 制御ボックス | W400×D500×H200ｍｍ | |
| 油槽 | φ650×H285ｍｍ | |
| 付属機器 | XY校正器1台、Z校正器1台 | |
電圧変換器
| 電源 | AC100V（100VA） |
|---|---|
| 回路数 | 3回路 |
| 入力／入力インピーダンス | 4～20mA／250Ω（7Pコネクタ） |
| 出力 | 1～5V（7Pコネクタ） |
| 調整範囲 | 前面パネルから調整 ゼロ：-5～5％ スパン：95～105％ |
| チェック端子 | 後方パネルの端子台にて確認 |
| 外形寸法 | W480×D312×H199 |
株式会社東横エルメス / 東亞エルメス株式会社
