超音波測定器（エルソニック）ESI／P-10（ひび割れ深さ・音速測定用） ESI／P-10S（ひび割れ深さ・音速測定および厚さ測定）
超音波を用いて、高架橋・橋梁・トンネル・連壁・床版などコンクリート構造物のひび割れ深さと厚さを精度良く測定します。また、内部欠陥（内部亀裂・空洞・ジャンカ）の検出および音速測定によるコンクリートの強度推定と1台4役の非破壊測定器です。
|

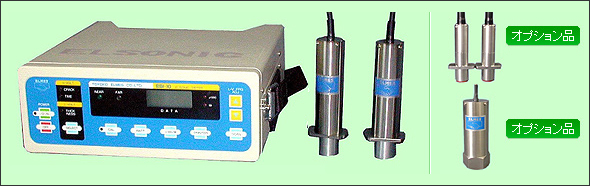

ひび割れ深さ・音速測定（ESI/P-10）■写真左：測定器本体、中：ひび割れ・音速センサー |

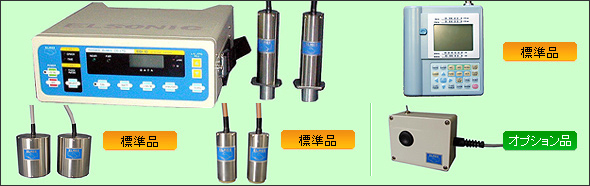

ひび割れ深さ・音速測定+厚さと内部欠陥測定（ESI/P-10S）■写真上左：ひび割れ深さ・音速測定フルセット、上右：FFTアナライザー |
測定内容と製品構成
※スワイプでご覧ください ←←←
| ひび割れ 深さ及び 音速測定 | エルソニック：ESI/P-10 | |
|---|---|---|
| (標準装備品) | （オプション品） | |
| ■エルソニックメーター ESI-10 ■ひび割れ・音速センサー ESP-10 ■ACアダプター ■収納ケース ■他（乾電池など） |
■ひび割れ小型センサー ESP-11 ■ひび割れ強力センサー ESP-12 ■プリンター DP-1VA ■オシロスコープ DS8706 ■試験棒 （音速対比用） ■テストピース （ひび割れ深さ測定用） ■外部電源 ■センサー用延長ケーブル |
|
| 上記に厚さ 測定を追加 する場合 | エルソニックSP：ESI/P-10S | |
| (標準装備品) | （オプション品） | |
| ■エルソニック ESI/P-10（上記1式） ■FFTアナライザー ESA-10 ■厚さセンサー ESP-15A ■厚さ小型センサー ESP-16A |
■FFT用プリンター（SA-78用） DPU-414 ■繰り返し加振器 ESP-20 |
|
■センサーは探触子の意味です。
仕様（測定範囲・精度）
ひび割れ深さ測定
※スワイプでご覧ください ←←←
| 測定範囲 （目安） | 送信 | ひび割れ小型センサー | ひび割れ・音速センサー | ひび割れ強力センサー | |
|---|---|---|---|---|---|
| 受信 | ひび割れ小型センサー | ひび割れ・音速センサー | ひび割れ・音速センサー | ||
| - |
7～30mm |
30～500mm | 400～1,500mm | ||
| 測定精度 | 深さ7～30mm | 深さ30～150mm | 深さ150～1,500mm | ||
| ±5mm | ±10mm | ±10％ | |||
■測定精度は、ランプ法による平坦面での値です。
音速測定（透過音速）
※スワイプでご覧ください ←←←
| 測定範囲 （目安） | 送信 | ひび割れ小型センサー | ひび割れ・音速センサー | ひび割れ強力センサー | |
|---|---|---|---|---|---|
| 受信 | ひび割れ小型センサー | ひび割れ・音速センサー | ひび割れ・音速センサー | ||
| - | 60mm以下 | 1,000mm以下 | 3,000mm以下 | ||
| 繰り返し精度 | ±0.2μs | ±0.3μs | ±3μs | ||
■コンクリート音速は、厚さ／伝搬時間（エルソニックで測定）で求めます。
厚さ測定
※スワイプでご覧ください ←←←
| 測定範囲 （目安） | 手法 | 第二の手法 | |||
|---|---|---|---|---|---|
| 送信 | 厚さ小型センサー | 厚さセンサー | ひび割れ・音速センサー | ||
| 受信 | 厚さ小型センサー | 厚さセンサー | 厚さセンサー | ||
| - | 40～150mm | 100～500mm | 500～1,000mm | ||
| 測定精度 | ±5％ | ||||
| 測定範囲 （目安） | 手法 | 第三の手法（周波数スキャン） | 第三の手法（繰り返し加振器） | ||
|---|---|---|---|---|---|
| 送信 | 厚さ小型センサー | 厚さセンサー | 繰り返し加振器 | ||
| 受信 | 厚さ小型センサー | 厚さセンサー | 厚さセンサー | ||
| - | 40～150mm | 100～300mm | 300～1,000mm | ||
| 測定精度 | ±5％ | ||||
■測定精度は、実コンクリート音速による補正後の値です。
個別仕様
エルソニックメータ
| 型式 | ESI-10 |
|---|---|
| 寸法 | W240×H105×D245mm |
| 質量 | 3.2kg |
| 許容使用温度 | 0～+40℃ |
| 許容使用湿度 | 80％RH以下 （但し、結露なきこと） |
| 電源電圧 | DC10.8～15.0V |
| 消費電流 | 最大0.5A(DC12V時) |
センサー
| センサー名称 | 型式 | 質量 | 送受信 | 公称周波数 |
|---|---|---|---|---|
| ひび割れ・ 音速センサー |
ESP-10 | 0.4kg | 送信・受信 | 28kHz |
| ひび割れ 小型センサー |
ESP-11 | 0.2kg | 送信・受信 | 200kHz |
| ひび割れ 強力センサー |
ESP-12 | 0.8kg | 送信 | 5kHz |
| 厚さセンサー | ESP-15A | 0.7kg | 送信・受信 | 1～500kHz |
| 厚さ小型 センサー |
ESP-16A | 0.3kg | 送信・受信 | 1～500kHz |
| 繰り返し加振器 | ESP-20 | 0.5kg | 送信 | - |
